분류없음  2016/12/06 11:44

## Switch port ##







-L2 port(switch port):(ip X)access/trunk/tunnel



-L3 port:(ip 0)routed port / SVI



모델마다차이가있으나 ip 입력을했을설정이먹히면 L3 sw L2기본적으로되어 L3 SW 설정을해줘야.



  • No switchport설정은 interface들어갈때마다해야함



SW1(config)#int f 0/1



SW1(config-if)#no switchport



SW1(config-if)#ip add 1.1.1.254 255.255.255.0







*Routing table 설정



SW1(config)#ip routing (sw routing 설정시입력해줘야함)



SW1(config)#router rip



SW1(config-router)#ver 2



SW1(config-router)#network 3.0.0.0



SW1(config-router)#network 1.0.0.0



SW1(config-router)#no autosummary







## L3 switch이용한 Inter-VLAN Routing##



  • Router -



  1. Major interface



  1. Sub-interface







  • L3 Switch -



  1. Routed port



  • L3 스위치에 ip 설정



interface FastEthernet0/21



 no switchport



 ip address 1.1.10.254 255.255.255.0



interface FastEthernet0/22



 no switchport



 ip address 1.1.20.254 255.255.255.0



interface FastEthernet0/23



 no switchport



 ip address 1.1.30.254 255.255.255.0



  • L3스위치와마주보는빽본스위치에서 VLAN 설정



BB(config)#int f 0/21



BB(config-if)#sw mo ac



BB(config-if)#sw ac vl 10



BB(config-if)#exit



BB(config)#int f 0/22



BB(config-if)#sw mo ac



BB(config-if)#sw ac vl 20



BB(config-if)#int f 0/23



BB(config-if)#sw mo ac



BB(config-if)#sw ac vl 30



  • L3 SW처음엔라우팅기능이없어 ping전달이안됨그래서 L3 SWSW1(config)#ip routing주지않으면 Routing Table보이지않음







## SVI(switch virtual Interface) ##



2) SVI



Router : loopback  /  switch : SVI(VLAN)으로생성함



-L2 Switch -> 관리용 (원격접근)



               -> 여러개의 SVI 생성하나만사용가능







-L3 switch -> 관리용 / Gateway / Routing



 -> 여러개의 SVI 생성모두사용가능







switch:SVI(VLAN)으로생성 ( VLAN 10 경우는 no shutdown 줘야함)



1F_SW(config)#interface vlan 10



1F_SW(config-if)#ip add 1.1.10.10 255.255.255.0







1F_SW(config-if)#line vty 0 4 (5명까지접속가능)



username admin password cisco 가능



1F_SW(config-line)#password cisco



1F_SW(config-line)#login



PC 에서 telnet 접근가능함 / PC에서 telnet접근이안될경우는게이트웨이가설정되지않아돌아오는길이핑이끊김(Routing Protocol 설정없으니설정이라생각하면)



1F_SW(config)#ip default-gateway 1.1.10.254







- L3 스위치에게 Routing 기능을 부여하는 명령어는 [ip routing]



  명령어이다.







*SVI 설정 (switch가상에 interface)



SW1(config-if)#no switchport / Routing되게변경



SW1(config)#int f 0/1







L3_SW(config-vlan)#vlan 10



L3_SW(config-vlan)#vlan 20



L3_SW(config-vlan)#vlan 30



L3Switch(config)#int f 0/10



L3Switch(config-if)#switchport trunk encapsulation dot1q



L3Switch(config-if)#switchport mode trunk



L3Switch(config-if)#switchport trunk allowed vlan 10,20,30



L3Switch(config-if)#switchport nonegotiate



L3Switch(config)#inter vlan 10



L3Switch(config-if)#ip add 1.1.10.254 255.255.255.0



L3Switch(config)#inter vlan 20



L3Switch(config-if)#ip add 1.1.20.254 255.255.255.0



L3Switch(config)#inter vlan 30



L3Switch(config-if)#ip add 1.1.30.254 255.255.255.0



L3Switch(config)#ip routing // Routing table볼려면해야함



BB(config)#int f 0/10



BB(config-if)#switchport mode trunk



BB(config-if)#switchport trunk allowed vlan 10,20,30



BB(config-if)#switchport nonegotiate







  • 내부단은라우터보다 L3 SW사용하는게효율적임



  • 말단은 access단으로설정함



  • SWSW 사이는 trunk 사용
  • 보안성으로유저와서버와같이붙여놓치않음
  • NAT(1:1=static, n:n=dynamic, 1:n=PAT)











서로 pc통신가능, L2 SW 모두 telnet 접속가능



지사끼리통신가능



본사내부 routing protocol



백본sw 모두 default으로넘겨줌







  • Access-list설정







##NAT##



A class 10.x.x.x/8



B class 172.16.x.x/16 ~ 172.31.x.x/16



C class 192.168.0.x/24 ~ 192.168.255.x/24 --> 192.168.0.0/16



  • 사설 ip기업내부에서사용하는통신하는 ip.



##NAT 설정##

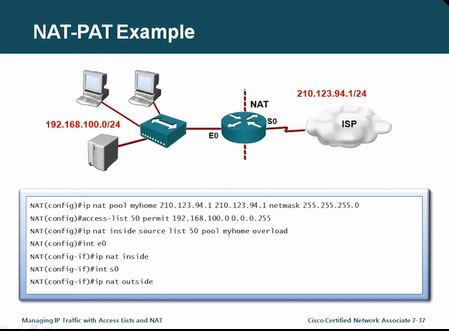

*Dynamic NAT



Ip변환에서사용할전역주소설정



:ip nat pool bane start-ip end-ip netmask















내부에서 ip 변환을허용할주소를 standard Access-list정의한다



:access-list number permit source-address



동적변환을수립하기위한 NAT 설정



:in nat inside source list 10 access-list interface fa0/1 name (overload)



인터페이스로이동내부와외부를각각설정함



:ip nat inside / :ip nat outside

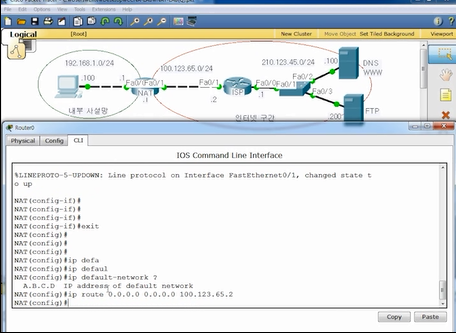

NAT:int f 0/1



NAT:ip add 100.123.65.1 255.255.255.0



NAT:no sh



NAT:int f 0/0



NAT:ip add 192.168.1.1 255.255.255.0



NAT:no sh







NAT:ip route 0.0.0.0 0.0.0.0(ip default-gateway) 100.123.65.2 isp 공인ip 공간



NAT:access-list 10 permit 192.168.1.0 0.0.0.255 // 사설ip 허용







10.10.0.0 0.0.255.255



10.10.10.0 0.0.0.255



10.10.20.0 0.0.0.255



10.10.30.0 0.0.0.255 - 묶어서 10.10.0.0 ~0.0.255.255 입력가능







NAT:ip nat inside source list 10 int f 0/1 overload // nat f 0/1공인ip



NAT:int f 0/0



NAT: ip nat inside / 사설ip



NAT:int f 0/1



NAT: ip nat outside /공인ip



NAT:sh ip nat translations // nat설정확인







  • NAT ( 비용절감 ip 개수부족, 보안성)

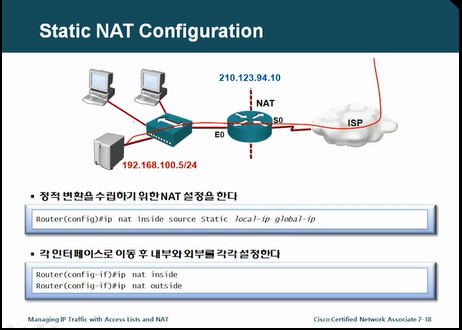

1.static (1:1) -> 평소에도들어옴 / 외부에서내부로들어올때







2.dynamic (n:n) -> 그룹:그룹이기때문에평소에연결안됨외부에서내부로나가는순간에특정공인 ip하나씩물고외부로나감

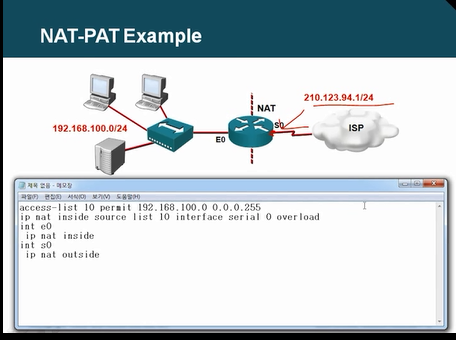

3.PAT (1:n) -> 하나공인 ip사설 ip사용 / 공유기와비슷함



     하나의 port많은(이론상 64,000) 사설 ip 사용가능



     pool대신 int s 0/0사용가능







 NAT table



사설 ip (local)



공인 ip (global)

10.10.10.1

 <->

201.100.10.1

10.10.10.2

 <->

201.100.10.2

10.10.10.3

 <->

201.100.10.3



[출처] L3 switch, SVI|작성자 dhaudry88
